筒式柴油锤打桩机
详细内容

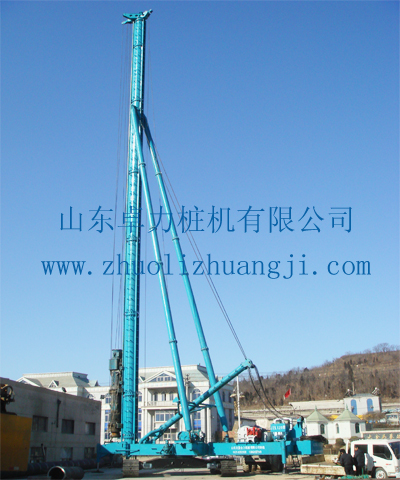

JZB步履系列桩机主要技术参数
参数名称

JZB60
JZB90
JZB120
JZB180
立柱支撑方式
三点支撑
三点支撑
三点支撑
三点支撑
回转角度
≤360º
≤360º
≤360º
≤360º
桩架总高
30.4m
35.4m
40m
45m
许用拔桩力
400KN
640KN
800KN
1200KN
轨距
4.6m
4.6m
5.5m
6m
轮距
4m
4.3m
4.8m
5.3m
立柱倾斜范围
前9º后5º
前9º后5º
前9º后5º
前9º后5º
桩架爬坡能力
6º
6º
6º
6º
钻孔直径
Φ800mm/Φ600
Φ800mm/Φ600
Φ1000mm/Φ600
Φ1000mm/Φ600
钻孔深度
25.5m
31m
35m
40m
主卷扬机
5t(22KW)
18.5m/min
8t(22KW)
18.5m/min
10t(37KW)
18.5m/min
12.5t(45KW)
18.5m/min
副卷扬机
2t(7.5KW)
25m/min
2t(7.5KW)
25m/min
5t(22KW)
18.5m/min
5t(22KW)
18.5m/min
主提升速度
25m/min
25m/min
25m/min
25m/min
步履每步行程
2m
2m
2m
2m
额定压力
16Mpa
16Mpa
16Mpa
16Mpa
配置动力头
45KW×2
55KW×2
75KW×2
90KW×2
总质量
50×103kg
62×103kg
80×103kg
100×103kg
 *本公司保留对产品设计及技术参数改进和变更的权利,恕不另行通知。

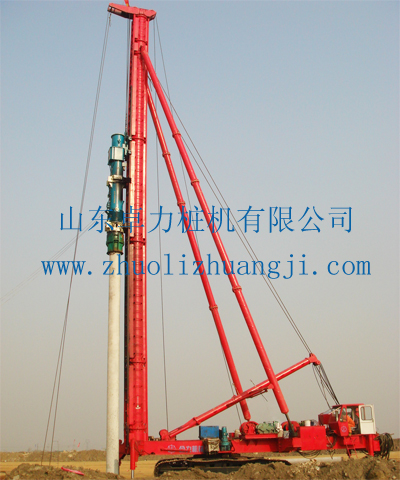

JZU履带系列桩机主要技术参数
参数名称

JZU60
JZU90
JZU120
JZU180
立柱支撑方式
三点支撑
三点支撑
三点支撑
三点支撑
回转角度
≤360º
≤360º
≤360º
≤360º
桩架总高
30.4m
35.4m
38m
45m
许用拔桩力
400KN
640KN
800KN
1200KN
立柱回转半径
3000mm
3400mm
3400mm
4400mm
履带中心距
4400mm
5200mm
5400mm
6000mm
履带接地长
4m
4.3m
5.4m
6m
履带板长
800mm
800mm
900mm
1000mm
立柱倾斜范围
前倾9º后倾5º
前倾9º后倾5º
前倾9º后倾5º
前倾9º后倾5º
钻孔直径
Φ800mm
Φ800mm
Φ1000mm
Φ1000mm
钻孔深度
25.5m(Φ600mm)
31m(Φ600mm)
35m(Φ600mm)
40m(Φ600mm)
主卷扬机
5t(22KW)
18.5m/min
8t(30KW)
18.5m/min
10t(37KW)
18.5m/min
12.5t(45KW)
18.5m/min
副卷扬机
2t(7.5KW)
25m/min
2t(7.5KW)
25m/min
5t(22KW)
18.5m/min
5t(22KW)
18.5m/mn
主提升速度
2.5m/min
2.5m/min
2.5m/min
2m/mini
行走速度
0.4km/h
0.4km/h
0.4km/h
0.4km/h
回转速度
0.32r/min
0.3r/min
0.3r/min
0.28r/min
额定压力
16Mpa
16Mpa
16Mpa
16Mpa
配置动力头
45KW×2
55KW×2
75KW×2
90KW×2
总质量
55×103kg
68×103kg
90×103kg
115×103kg

*本公司保留对产品设计及技术参数改进和变更的权利,恕不另行通知。
