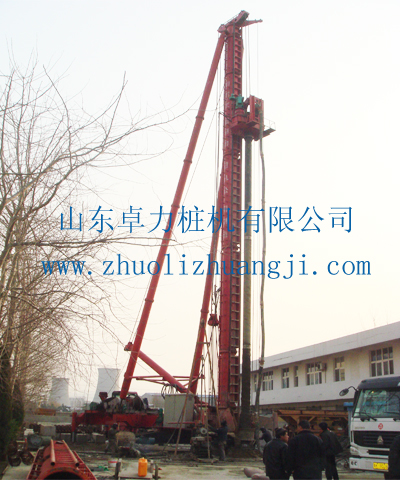

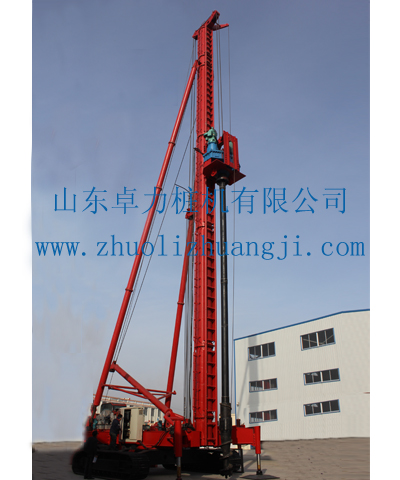

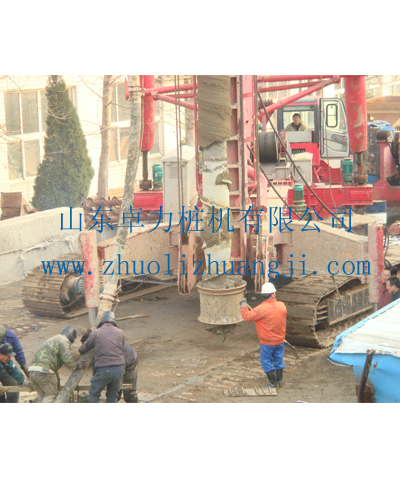

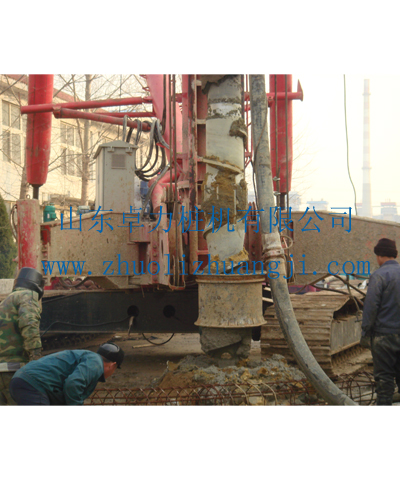

短螺旋双向挤扩桩机

详细内容

短螺旋挤土灌注桩(SDS桩)特点:


山东卓力桩机有限公司和中国京冶工程技术有限公司联合研制了25tm级大扭矩螺旋挤土灌注桩施工装备JZU90、JZU120、JZU180钻机及钻具。

NO.1 该型桩机能够施工最新型双向螺旋挤扩桩,具有巨大的市场竞争优势。

NO.2 该型桩机配备了大扭矩输出动力头,并采用超长主桅杆,能够实施一次性挤压成孔成桩,施工速度快,效率高。

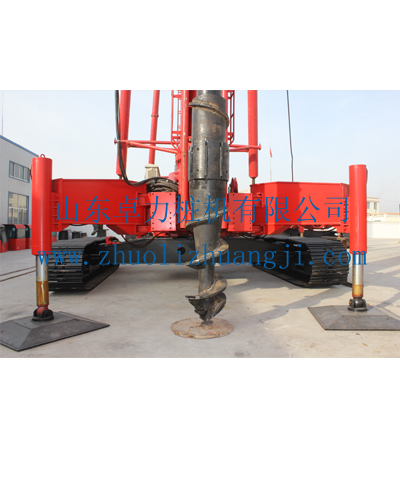

NO.3 该型桩机行走稳定,作业安全,钻机采用电动履带式设计,桩机前端与后部安装有4个液压支腿,施工稳定,便捷。

NO.4 该型桩机移动稳定灵活,桩位对准方便准确,斜撑采用丝杠伸缩,能够实现对桩位和立柱垂直度的调节,确保桩的垂直度,立柱三点支撑可靠,四方位调整方便。

NO.5 该型桩机采用组合式立柱斜撑,可以根据不同桩深及施工工法的需求对立柱进行长度组合,使其稳定性显著提高。

NO.6 该型桩机维修简单,性价比高。

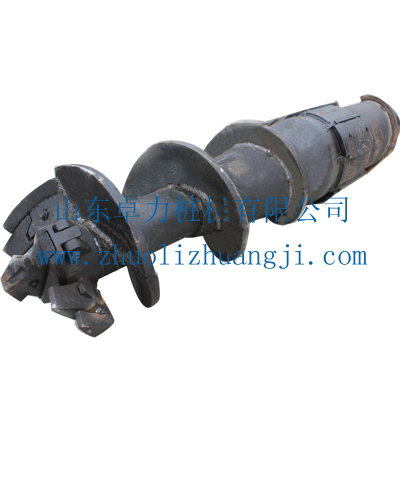

NO.7 该型桩机首创大扭矩钻杆的六角快速接头,专利技术专利号码:ZL2010.20217800.6

NO.8 由于该型桩机采用直流控制系统,可达到动力头的钻进与提升同步,因此,又可以同时进行螺杆螺纹桩的施工。

NO.9 由于该型桩机采用大扭矩动力头,因此,又可以进行大直径的长螺旋施工。


SDS桩完全挤土成桩工艺使得桩周土体产生物理压缩挤密、土体力学指标 c和φ值提高。成桩挤土效应使原有桩土界面产生较大的径向水平位移,引发原有土中应力状态从Ko 状态变换为Kp 状态,最后表现为初始水平应力从σo 增长为σp。 SDS桩周土体抗剪强度会随着土体力学参数和有效水平应力增加而增大。这些正面因素导致桩周土体抗剪强度大幅度提高,桩土界面接触更为紧密,桩侧摩阻力显著增大,具有优越承载变形性状。


SDS桩的桩径与单桩承载力设计值
l 桩径范围:350mm — 600mm (属于中型桩)
l 单桩承载力设计值:100 t — 300t

JZU120钻机装备的主要特征与设计参数
设备高度 —— 33m
最大钻深 —— 28m
25t·m 级大扭矩,适于施工φ300 - φ600 SDS桩

设备重量大 —— 105t,钻机整体稳定性好



短螺旋双向挤扩桩机主要参数




JZU90

JZU120

JZU180

JZB90

JZB120

JZB180

桩架总高

30m

35m

40m

30m

35m

40m

回转角度

360º

360º

360º

360º

360º

360º

许用拔桩力

640KN

800KN

1000KN

640KN

800KN

1000KN

履带中心距

5200mm

5400mm

6000mm

*

*

*

履带接地长

4300mm

5400mm

6000mm

*

*

*









4600mm

5500mm

6000mm









4300mm

4800mm

5300mm

钻孔直径

Φ600mm

Φ600mm

Φ600mm

Φ600mm

Φ600mm

Φ600mm

钻孔深度

25m

30m

35m

25m

30m

35m

主卷扬机

80KN

10KN

125KN



80KN

100KN

125KN



付卷扬机

50KN

50KN

50KN



50KN

50KN



50KN



加压力

320KN

400KN

500KN

320KN

400KN

500KN

配置动力头

55KW×2直流

75KW×2直流

90KW×2直流

55KW×2直流

75KW×2直流

90KW×2直流

动力头扭矩

250KN.m

300KN.m

650KN.m

250KN.m

300KN.m

350KN.m

总质量

85×103kg

115×103kg

140×103kg

80×103kg

110×103kg

135×103kg

特点

所完成的桩不出土,具有更高的承载力、抗拔力,在同等条件下,承载力与传统的灌注桩提高30%,沉降量减少20%以上。
